PRIMER SHACK Y EQUIPOS (1975)
El primer shack (ubicación de los equipos) en la casa de mis padres, y compartido con mi padre ZP5YM (sk 1993), estaba basado en un transceptor YAESU FT-DX-401, un amplificador lineal Heathkit SB-200 y una antena yagi tribanda de 3 elementos en una torre de 12 metros de altura, con un dipolo para 40 y 80m.
VUELTA AL AIRE (1991)
En 1991 (después de conseguir permiso de la XYL), mi estación "de vuelta al aire" estaba basada en un transceptor Kenwood TS-440S, el viejo amplificador Heathkit SB-200, una antena yagi tribanda de 3 elementos en una torre autosoportada de 20 metros, y dipolos para 40 y 80m. En VHF/UHF para intercambio de información local, un par de Kenwoods TM-631A / TM-731A (hasta hoy activos). Poco despúes, el TS-440S fue reemplazado por un YAESU FT-1000D, que es un equipo increíble en cuanto a sus prestaciones.
El viejo amplificador Heathkit fue
reemplazado por un DRAKE L-4B (un poco más joven), y se
agregaron algunos equipos de apoyo, como un sintonizador de
antena MFJ-989C, un TNC Kantronics Kam Plus para los modos
digitales, junto con un PC que evolucionó hasta un Pentium IV de
1 Ghz y 256 Mb RAM en la actualidad
POST 5BDXCC-itis (1992)

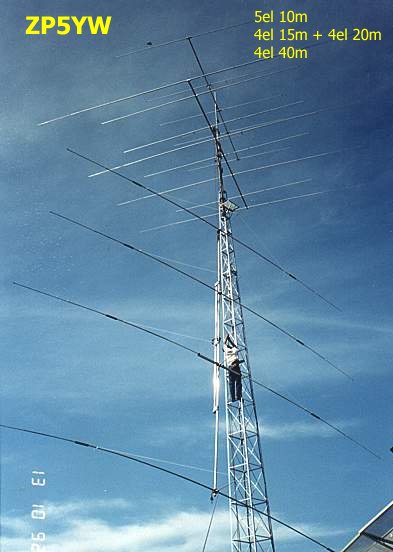

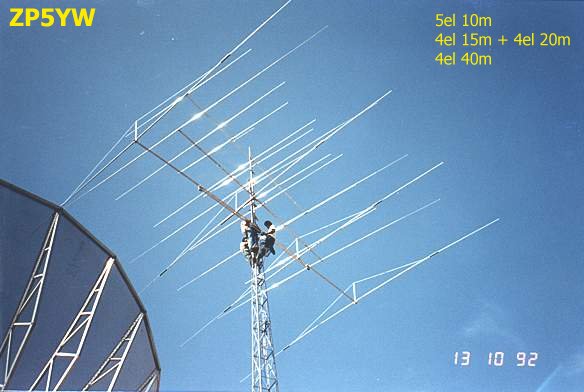

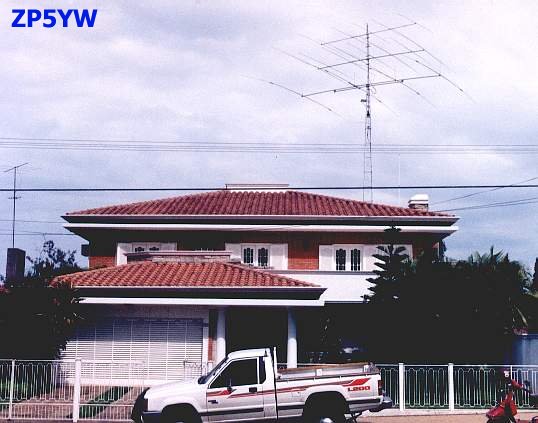

En 1992, el sistema de antenas se multiplicó a tres torres autosoportadas, con antenas yagi monobanda, "hechas en casa", con 5 elementos en 10m, 4 elementos en 15 y 20 m., una yagi fabricada en Brasil con 4 elementos (con bobinas de carga) para la banda de 40m. en un boom de 10m de largo, dipolo para la banda de 80m, y una yagi Cushcraft A3WS para las bandas WARC de 12 y 17m.
Despúes de un tiempo trabajando
estaciones e DX en las bandas WARC, 12 y 17m, en 1993 obtuve las
extensiones del 5BDXCC, convertido así en 7BDXCC.
Mientras esperaba llegar a los 100 paises en esas bandas, empecé
mi actividad en la banda de 6 metros, con un equipo ICOM IC-726
prestado por ZP5ZR-Gary, mi mentor en la banda de 50Mhz, con una yagi
casera de 5 elementos, basada en el diseño de la Cushcraft
A50-5S.
Posteriormente, el Icom fue reemplazado por un YAESU FT-680R, que
es ahora mi equipo de respaldo en la "banda mágica".
Durante el final de ciclo solar 22, fueron trabajadas 75
entidades (países) hasta el cierre de la banda a mediados de los
90.
Alguna actividad en
SSTV y mucho RTTY se ha hecho hasta 1998, en que la banda de 6m
recuperó su encanto con el ciclo solar 23. Durante esos años,
varias antenas caseras fueron construidas y probadas en todas las
bandas, hasta llegar a la configuración presente.
Los modos digitales basados anteriormente en el Kam Plus fueron
orientados al uso de software disponible en Internet, basado en
la placa de sonido del computador, por lo que se incrementó un
tanto mi actividad en RTTY y especialmente PSK-31 hacia el final
del milenio.
En 1999, un transverter Ten-Tec 1208 para 6m fue agregado al
YAESU FT-1000D, y luego un amplificador MIRAGE A1015G. Esta
combinación permite "agregar" la banda mágica a
equipos no actuales, sin 6m, lo que sumado a los incontables
recursos del FT-1000D, hace facil competir con equipos mas
nuevos.
 |
 |
 |
 |
 |

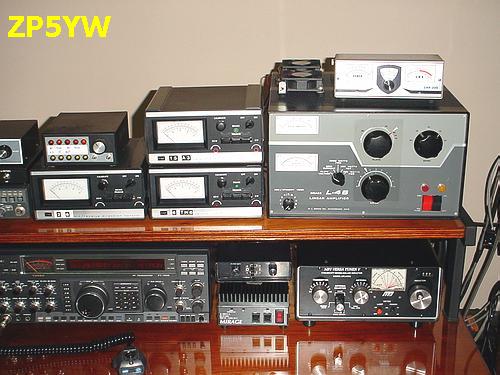

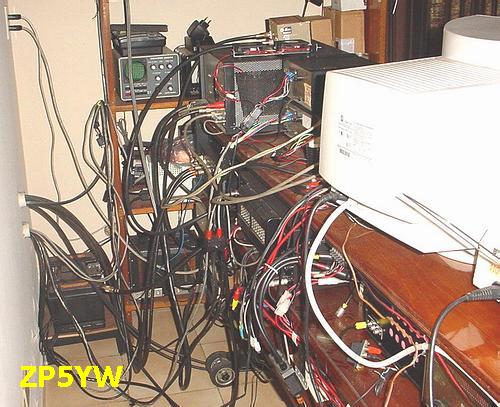

| Todos los equipos | Equipos para VHF-UHF y packet | Equipos para 6m | Controles de rotores, amplificadores HF-6m | Los cables atrás (enredado ?) |

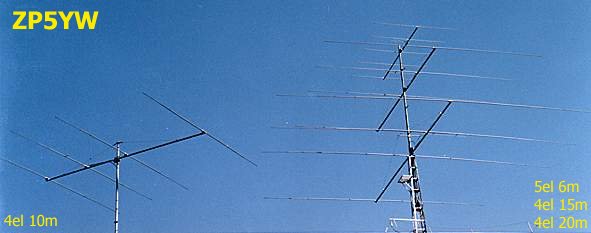

Las antenas en uso actualmente, son una mezcla de yagis monobanda, diseñadas y optimizadas con el programa "Yagi Optimizer", de Brian Beezley K6STI, y antenas comerciales.
Mucha ayuda (que agradezco) fue recibida de Laca ZP5CGL, un excelente DXer y muy buen amigo, con ideas, materiales y "esfuerzo manual" en la construcción de varios proyectos de antenas en su taller metalúrgico, además de haber construido dos de mis torres..

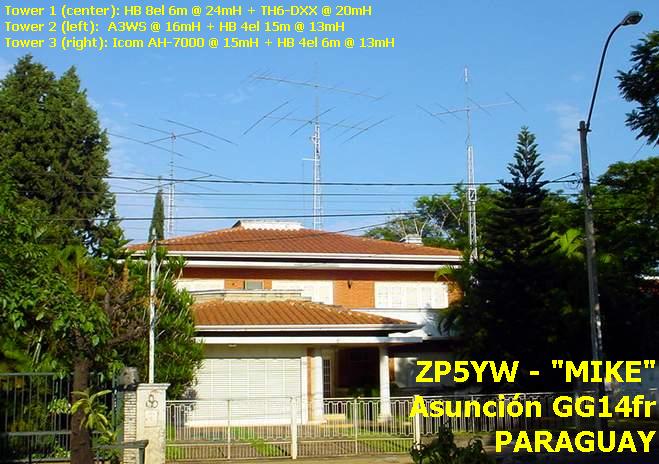

El sistema actual tiene la siguiente distribución:
 |
 |
 |
 |
 |

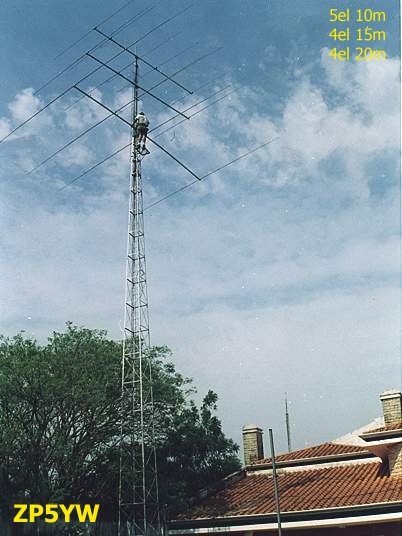

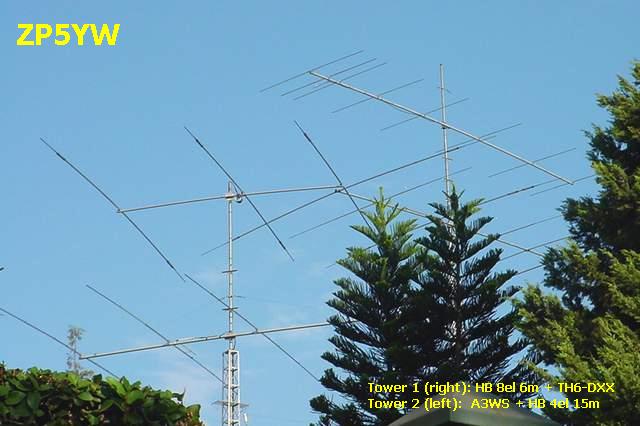

TORRE 1: autosoportada
20 metros de altura, vista sin la yagi para VHF
|
||||

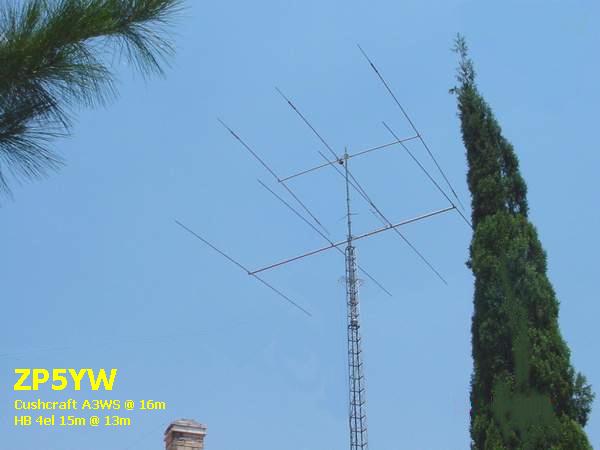

TORRE 2: autosoportada
12 metros de altura
|
||||

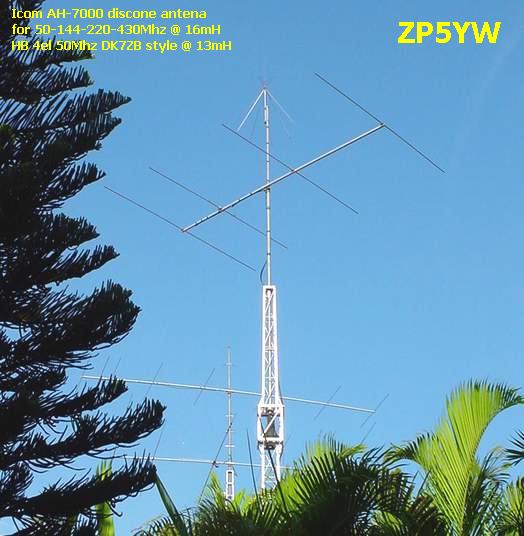

TORRE 3: autosoportada
8 metros de altura, en un balcón del 2º piso
|
||||
ANTENAS
AUXILIARES:
|
||||

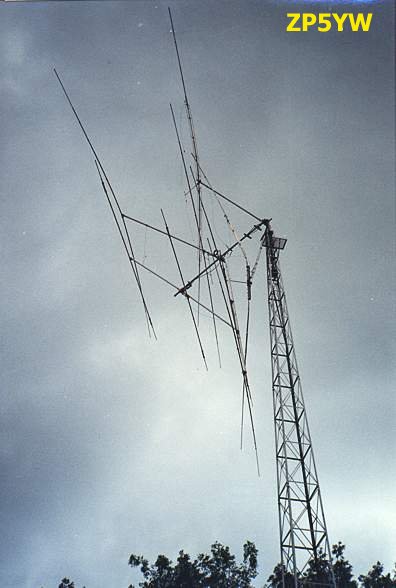

Como muchos otros aficionados, también
tuve mi "encuentro cercano" con una fuerte tormenta en
Abril-1996, que dejó las antenas de mi torre 1, con la necesidad
de un "service". Afortunadamente sólo el mástil de
acero y el boom de la yagi de 40m (2 elementos) fueron dañados. Las
antenas al día siguiente.
